隧道通风设备风机交通SU模型

模型简介

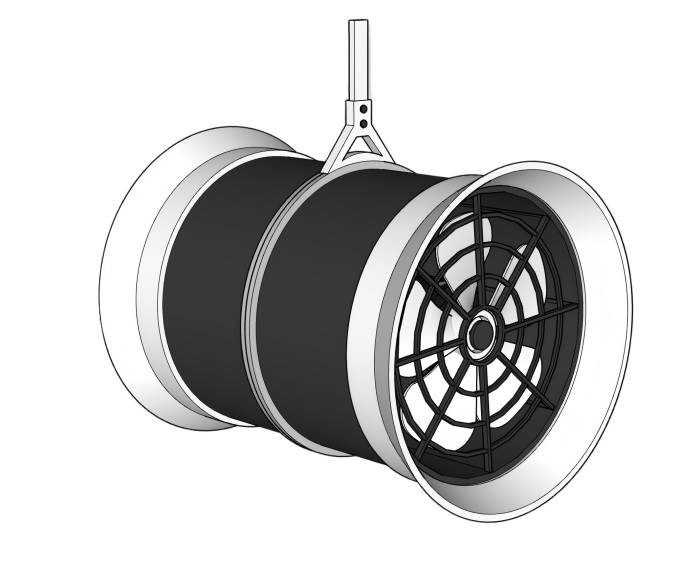

  本SU模型为隧道通风设备专用轴流风机，采用SketchUp 8.0低版本建模，可直接用于隧道工程、地下空间通风系统的方案设计与效果展示。模型还原了风机的核心结构，包括圆筒形机壳、前端防护网、内部扇叶组件以及顶部吊装支架，各部件比例与细节均参考真实设备进行优化，兼顾了视觉精度与文件轻量化。

  模型采用黑白灰三色为主的材质表现，便于在不同渲染环境中快速调整材质属性。机壳采用哑光黑与亮银双色搭配，突出工业设备的厚重感与金属质感；扇叶与防护网则通过线条与网格结构，清晰呈现通风设备的功能特征。整体模型无冗余面，面数控制合理，可流畅应用于大型隧道工程场景的整体建模，避免因模型复杂导致的卡顿问题。

  该模型适用于交通工程、市政设计、建筑可视化等领域，可作为方案汇报、施工图辅助、教学演示的素材使用。通过调整模型的尺寸参数与材质属性，可适配不同规格的隧道通风系统需求，为设计人员提供直观的三维参考，提升方案沟通效率与设计精准度。

常见问题

  模型版本说明：本模型为SketchUp 8.0低版本格式，可兼容SketchUp 2013及以上各版本软件，无需额外插件即可直接打开。

  商用限制：本模型仅可用于个人学习、教学演示及方案设计参考，不可用于任何商业用途，包括但不限于商业项目建模、产品销售、素材售卖等行为。

  版权声明：模型素材仅供学习交流使用，未经授权不得擅自修改、传播或用于商业项目，否则将承担相应的法律责任。

如何导入SketchUp？

  1. 打开SketchUp软件，点击顶部菜单栏「文件」→「导入」，在弹出的对话框中选择本模型的.skp文件。

  2. 若模型为其他格式（如.dae、.obj），可通过「文件」→「导入」，选择对应格式后，勾选「合并 coplanar faces」等优化选项，确保模型导入后结构完整。

  3. 导入后，可通过「窗口」→「模型信息」查看模型的面数、材质等信息，若存在面缺失或材质丢失的情况，可通过「修复面」「重新应用材质」功能进行修正。

使用什么渲染？

  推荐使用V-Ray for SketchUp、Enscape、Lumion等渲染器。V-Ray可通过调整材质反射、光照参数，还原金属机壳与扇叶的真实质感；Enscape支持实时渲染，可快速预览隧道场景中的风机效果；Lumion则适合制作工程动画与场景漫游，提升方案展示的视觉冲击力。

  渲染前可先为模型添加环境光与场景材质，如隧道内壁的混凝土材质、地面的沥青材质，使风机与场景融合更自然；同时可通过添加灰尘、磨损等细节材质，增强模型的真实感与工业氛围。

SketchUp建模步骤

  1. 基础轮廓绘制：使用「圆」工具绘制风机机壳的圆形截面，通过「推拉」工具拉伸形成圆筒形主体，注意控制圆筒的直径与长度比例。

  2. 扇叶与防护网建模：使用「多边形」工具绘制扇叶的基础形状，通过「旋转」「缩放」工具复制并排列扇叶；防护网则通过「线」工具绘制网格结构，再用「推拉」工具形成厚度。

  3. 吊装支架制作：使用「矩形」「线」工具绘制支架的轮廓，通过「推拉」「偏移」工具形成支架的厚度与结构，确保支架与机壳的连接位置准确。

  4. 材质与细节优化：为各部件分配不同材质，如机壳使用哑光黑金属材质，扇叶使用亮银材质；通过「柔化边线」「平滑表面」功能，减少模型的生硬棱角，提升视觉效果。
