工业离心泵水泵机械SU模型

模型简介

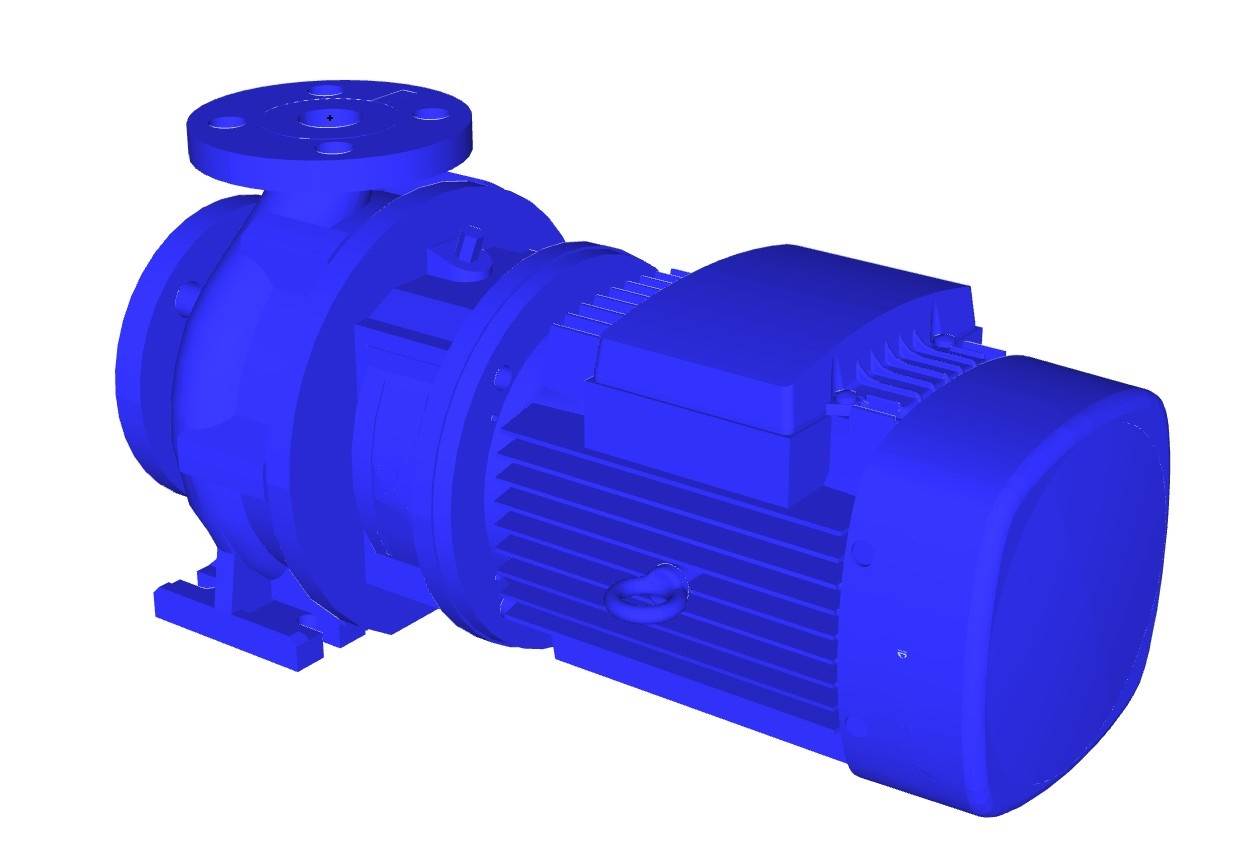

这款设备模型为工业用离心泵，由泵体与驱动电机两部分同轴连接而成，整体呈现出精密的工业设计感。泵体部分采用法兰盘式接口设计，顶部与侧部分别预留了流体进出通道，底部配备支撑底座，便于安装固定；电机部分采用散热筋结构，外壳带有吊装环，方便设备搬运与维护。模型以统一的蓝色材质呈现，结构清晰，细节完整，精准还原了工业泵的核心构造，可作为给排水、暖通、化工等工程场景的设备参考模型。

设计思路

设计以“功能优先、结构精准”为核心理念，严格遵循工业泵的工程规范进行建模。泵体部分重点还原了法兰盘、进出水口、支撑底座等核心结构，确保接口尺寸与工程标准一致，便于与管道系统进行对接；电机部分则突出了散热筋、吊装环等实用细节，既保证了模型的视觉完整性，又能为工程设计提供精准的尺寸参考。整体采用统一的蓝色材质，弱化了材质差异，突出结构本身的工业美感，同时便于在场景中快速识别与定位。

用户常见问题解答（不可商用。仅参考学习）

关于模型使用权限：本模型仅限个人学习、工程设计练习使用，禁止用于商业投标、施工图制作、产品宣传等盈利性场景，擅自商用可能引发版权相关纠纷，如需商用需联系原作者获取正式授权。

关于模型兼容性：模型基于SketchUp 2021版本制作，可兼容2019及以上版本软件，低于该版本打开可能出现组件错位、细节丢失等问题，建议使用推荐版本操作。

如何导入SketchUp？

首先确认下载的模型文件为标准.skp格式，打开SketchUp软件后，点击顶部菜单栏“文件”选项，选择“导入”功能。在弹出的文件选择窗口中，找到模型的存储路径，选中对应的.skp文件后点击“导入”按钮即可完成操作。若导入后出现泵体与电机错位，可在“组件”面板选中对应组件，右键选择“重置变形”；若模型偏离坐标原点，使用“移动工具”将其拖拽至原点位置，便于后续管道系统的对接与场景整合。

模型太大怎么办？

若模型体积较大导致软件运行卡顿，可通过三步优化：首先清理冗余资源，打开“窗口-模型信息-统计”面板，点击“清理未使用项”，删除闲置的材质、组件、样式；其次简化电机散热筋细节，将过于密集的散热片合并为群组，保留核心造型轮廓；最后删除不可见的内部支撑结构，减少模型面数。优化后可降低40%-60%的模型体积，且不影响整体视觉效果与工程尺寸精度。

使用什么渲染？

该模型的核心渲染重点是工业金属的质感与结构细节，入门级优先选择Enscape渲染器，操作简单且支持实时预览，能快速呈现金属的哑光质感与结构轮廓；追求精细效果推荐V-Ray渲染器，通过调整金属材质的“反射”“凹凸”参数，精准还原泵体的铸造纹理与电机的散热筋细节；若需快速制作工程效果图，Lumion的工业风格材质预设可一键匹配，能快速呈现模型在管道系统中的场景效果，兼顾效率与视觉表现力。

sketchup建模步骤?

第一步绘制泵体基础：用“圆工具”绘制泵体外壳轮廓，通过“推/拉工具”制作泵体厚度，添加法兰盘与进出水口；第二步制作电机：绘制电机主体，通过“推/拉工具”制作散热筋，添加吊装环与端盖；第三步组合组件：将泵体与电机同轴连接，添加支撑底座；第四步赋予材质：为整体赋予蓝色工业金属材质；第五步优化模型：清理多余线条，修正反向面，将各部分创建为独立群组，最后保存为.skp格式。
