卧式不锈钢储罐SU模型

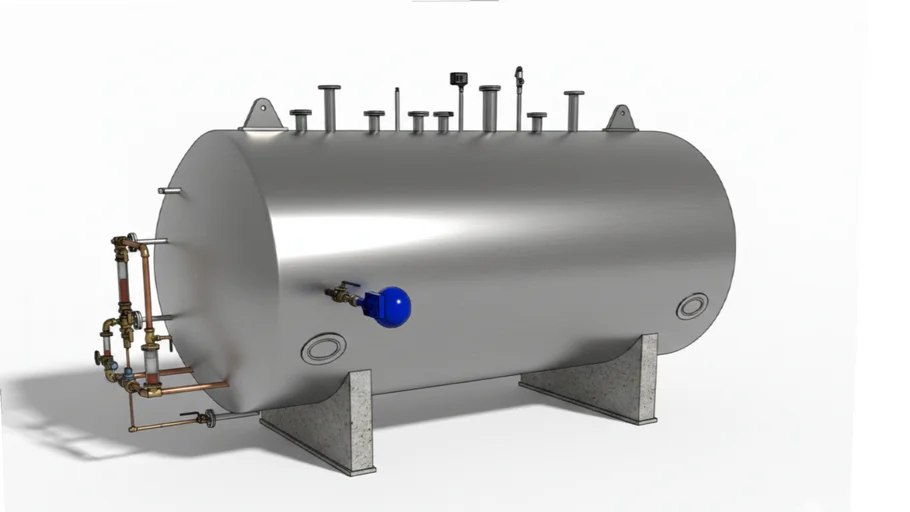

  本模型为卧式不锈钢储罐设计，主体采用304不锈钢材质打造，整体为圆柱形卧式结构，配备混凝土支撑底座，顶部设有多组管道接口、仪表接口与吊装耳板，侧面集成管道阀门组与蓝色控制阀门，可用于化工、食品、制药等行业的液体存储与中转场景。

  该储罐模型细节丰富，包含管道、阀门、压力表、液位计等完整工业构件，可直接用于工艺流程设计、工厂布局规划、施工指导或教学演示，精准还原了工业储罐的结构特征与功能布局，具备较高的实用性与参考价值。

  设计核心围绕“工业实用性与结构安全性”展开，采用卧式圆柱形结构降低重心，提升存储稳定性；不锈钢材质具备耐腐蚀、易清洁的特性，适配食品、化工等多种介质存储；顶部多接口设计满足进料、出料、排气、监测等多元功能需求，便于与上下游工艺管道对接。

  管道与阀门布局遵循工业规范，采用铜质管道与不锈钢阀门搭配，兼顾耐腐蚀性与操作便捷性；混凝土底座则增强了储罐的结构稳定性，避免因介质重量导致的形变，整体设计符合工业压力容器的安全标准与使用需求。

  在使用该类工业模型时，常见问题集中在管道建模卡顿、金属材质反光异常、组件比例失调等方面。比如管道弯曲处出现锯齿，可通过增加曲线段数优化；不锈钢材质反光效果失真，可调整材质反射参数与环境光；组件比例异常，需检查组件缩放比例，确保与实际工业设备尺寸匹配。

  导入skp格式文件时，首先打开SketchUp软件，点击顶部菜单栏“文件-导入”，在文件类型中选择“SketchUp文件(*.skp)”，选中目标文件后，可选择“作为组件导入”或“作为模型导入”——推荐选择组件导入，便于后期单独编辑储罐或管道；若导入后出现模型比例异常，需先检查当前文件的单位设置（窗口-模型信息-单位），确保与导入文件的单位一致，再通过缩放工具调整至合适尺寸。

  该类模型因包含大量管道、阀门等精细构件易出现文件过大问题，可通过三种方式优化：一是清理冗余资源，打开“窗口-模型信息-统计”，点击“清理未使用项”删除多余材质、组件与样式；二是简化精细构件，将阀门、仪表等非核心细节转为低面数组件，或隐藏暂时无需编辑的构件；三是拆分模型文件，将储罐主体与管道组件分开保存，主文件仅保留组件引用，大幅降低文件体积。

  针对该工业储罐模型，推荐三类渲染方式：快速预览可使用Enscape，实时渲染且操作简单，能快速调整金属反光与工业场景光影；追求照片级质感可选用V-Ray for SketchUp，精准模拟不锈钢的镜面反射、铜质管道的氧化质感等物理属性；若需制作工艺流程动画，Lumion是优选，可快速添加工业场景与动态效果，适配工厂设计、项目汇报类需求。

  第一步搭建主体结构：用圆形工具绘制储罐端面轮廓，通过路径跟随工具生成圆柱形主体，添加混凝土支撑底座；第二步细化接口细节：用线条工具在顶部与侧面绘制管道接口，添加吊装耳板与检修口；第三步赋予材质：为不同构件匹配不锈钢、铜质、混凝土等材质，设置反光与纹理参数。

  第四步添加管道阀门：用管道工具绘制铜质管道，插入阀门、仪表等组件，调整位置与角度；第五步优化模型：整理图层与组件，将储罐与管道设为独立组件，清理冗余线条；最后保存为skp格式，按需导出不同视角的效果图或模型文件。
