光伏储能配电系统带逆变器SU模型

模型简介

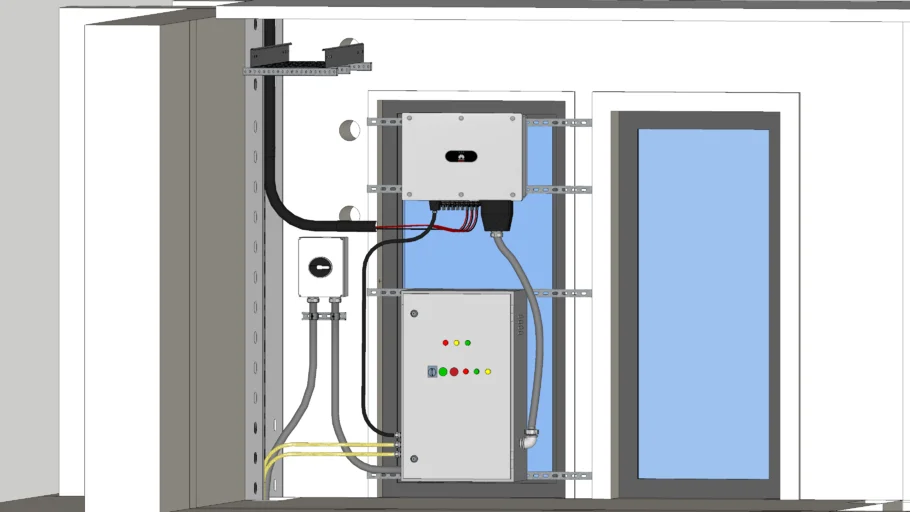

本SU模型为光伏储能配电系统，采用壁挂式安装设计，核心包含光伏逆变器、储能控制箱两大主体设备，搭配接线端子、电缆桥架等辅件构成完整系统。上方白色光伏逆变器带有状态指示灯与接线端口，通过红黑直流电缆连接光伏组件，灰色交流电缆衔接下方控制箱，清晰呈现能量转换与配电逻辑。

模型细节高度还原实际设备特征，逆变器的散热格栅、控制箱的多色指示灯、不同规格电缆的走向均精准复刻，可用于光伏储能项目设计、电气方案可视化、教学演示等场景。模型采用组件化拆分设计，逆变器、控制箱等部件独立可编辑，支持按需调整设备尺寸、电缆走向与安装布局。

用户常见问题解答

本模型适配SketchUp 2017至2024全版本，兼容Windows与MacOS系统。文件为原生.skp格式，无需转换即可直接打开，逆变器、控制箱等部件的材质贴图均嵌入式保存，避免路径失效导致的显示异常。

模型按「逆变器」「控制箱」「电缆桥架」等功能划分图层，用户可按需显示/隐藏对应部件，方便不同场景下的使用。导出格式支持DWG、FBX等主流格式，可与AutoCAD、Revit等软件无缝对接。

如何导入SketchUp？

打开SketchUp软件，点击菜单栏「文件」→「导入」，在文件选择窗口中选中下载的.skp模型文件，确认文件类型为"SketchUp模型(*.skp)"后点击「导入」，模型将自动放置在坐标原点。

若导入后逆变器等部件材质丢失，优先检查文件路径是否含中文字符/特殊符号，建议将模型存放至纯英文路径（如D:/SU_Models/PV_System/）；也可通过「窗口」→「材质」面板重新加载缺失材质。

需要插件吗？

本模型完全基于SketchUp原生工具建模，逆变器、控制箱等核心部件均未依赖第三方插件，可在纯净版SketchUp中正常打开、编辑，无需额外安装插件即可满足基础使用需求。

如需提升建模效率，可选择性安装SUAPP插件库、Profile Builder，用于批量修改逆变器材质、快速生成电缆桥架等；初学者建议先熟悉基础工具，避免插件过多导致软件卡顿。

使用什么渲染？

推荐搭配V-Ray 5.0+ for SketchUp、Enscape 4.0+或Lumion 12+渲染：V-Ray可精细还原逆变器金属外壳的反光质感，适合高精度工业效果图；Enscape支持实时渲染，便于方案快速预览；Lumion擅长场景氛围营造，适合制作系统应用动画。

模型已预设逆变器、电缆等部件的基础材质属性（金属粗糙度、电缆反光度等），导入渲染器后仅需调整光照参数即可出图；新手优先选择Enscape，操作门槛低且效果满足展示需求。

sketchup建模步骤

1. 基础轮廓绘制：用矩形工具绘制逆变器、控制箱的外轮廓，通过尺寸标注确定设备长宽高，保证比例与实际设备一致。

2. 主体建模：通过推拉工具生成逆变器、控制箱的三维结构，用偏移工具制作设备壁厚，分割出散热格栅、接线端口等区域。

3. 细节刻画：制作逆变器指示灯、控制箱按钮、电缆桥架等细节构件，通过组件功能实现部件复用，保证编辑灵活性。

4. 材质赋予：为逆变器外壳赋予金属材质、电缆赋予橡胶材质，调整反射、凹凸参数增强真实感。

5. 场景优化：添加墙面、安装支架等配景，梳理电缆走向，设置相机视角完成模型最终优化。
