模型简介

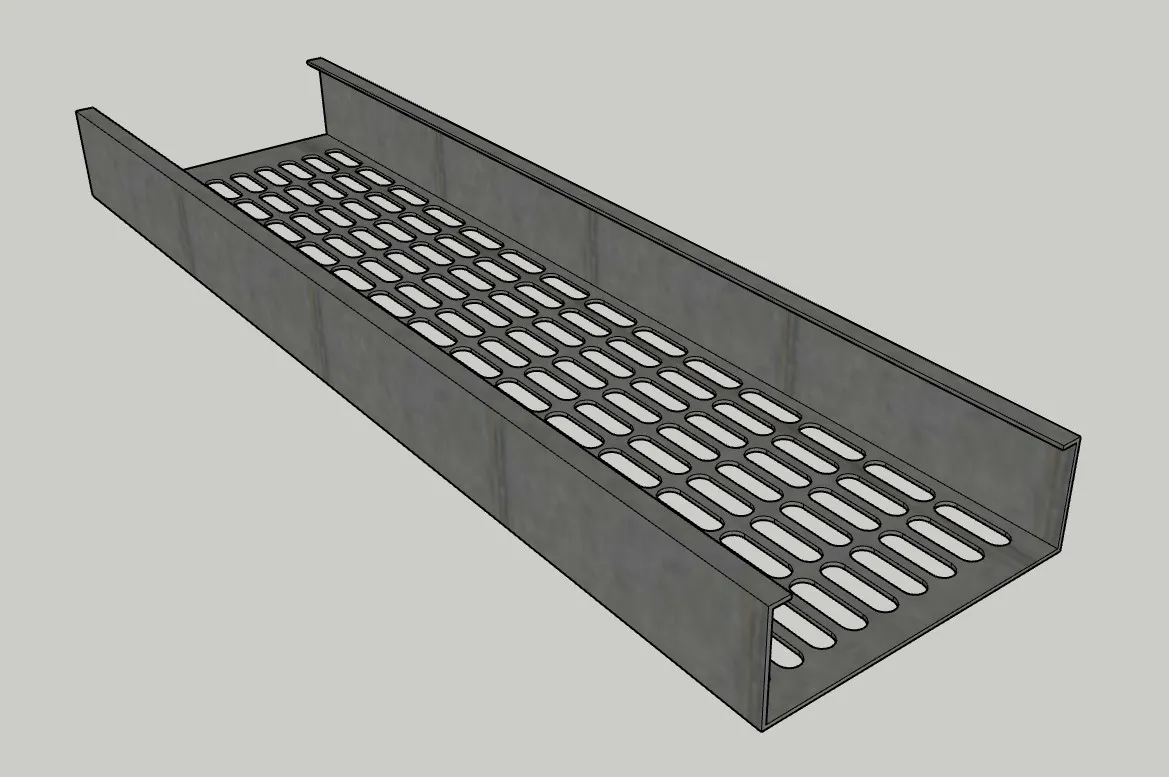

本模型为高精度托盘式桥架，采用镀锌金属板材折弯成型，整体呈U型槽体结构，底板与侧板规整分布长条形散热开孔，边缘做折边强化处理，精准还原工程中托盘式桥架的核心结构特征。模型细节丰富，包含桥架主体、边缘折边、加强筋及长条形开孔排布，尺寸与开孔密度均符合电气安装工程通用规范。适用于建筑电气工程建模、数据中心机房管线规划、工业厂房综合布线、消防与弱电管线布置等场景，可直接用于施工方案三维展示、机电管线碰撞检测、工程汇报可视化呈现，为机电设计与施工提供高精度、标准化的三维素材，高效支撑管线系统规划与设计工作。
如何导入SketchUp？
该模型为SketchUp原生.skp格式，无需格式转换即可直接导入。打开SketchUp软件后，可通过「文件」→「打开」功能选择模型文件，或直接将.skp文件拖拽至软件操作窗口，模型将以组件形式完整加载。导入后可对桥架整体进行缩放、移动调整，适配不同机房、走廊、厂房的管线布局需求；也可单独拆分组件，按工程规范复制多段桥架进行长距离布置，满足复杂机电管线系统的建模需求，操作便捷且适配性强。
需要插件吗？
基础查看、编辑与场景组合无需依赖第三方插件，SketchUp核心功能即可流畅操作。若需进行高级优化，如利用路径跟随工具实现桥架沿复杂曲线布线、批量复制桥架组件适配大型工程场景、或为桥架添加精细金属材质与光影细节，可根据需求搭配SUAPP、Lumion或V-Ray等插件与工具。常规方案展示与工程建模场景下，纯原生SketchUp环境即可满足使用需求，操作简单易上手，无需复杂插件依赖。
使用什么渲染？
该模型适配多种主流渲染引擎，推荐使用Enscape、V-Ray for SketchUp或Lumion进行渲染。Enscape支持实时预览，可快速呈现桥架金属材质的工业质感与开孔结构的光影细节，适合工程方案快速展示与汇报；V-Ray可实现高精度材质质感表现，精准还原镀锌板材的金属光泽、折边立体细节与孔洞阴影层次，适用于工程汇报与商业展示图输出；Lumion擅长空间氛围营造，可添加环境特效与工业场景搭配，让桥架模型更贴合真实机房、厂房或走廊环境，提升整体视觉表现力。
SketchUp建模步骤
1. 桥架主体搭建：使用矩形工具绘制桥架U型槽体轮廓，通过推拉工具拉伸底板、侧板厚度，完成基础框架制作，确保边缘折边规整度与结构对称。
2. 开孔细节制作：按工程标准间距，利用矩形工具绘制长条形开孔轮廓，按行列排布完成雕刻，精准还原散热与穿线功能，确保开孔大小、间距统一。
3. 结构强化处理：对桥架边缘进行折边处理，利用拉伸工具制作侧边加强筋，增强结构稳定性，还原金属桥架折弯工艺的真实特征。
4. 材质赋予：为桥架主体赋予镀锌金属材质，调整反光度与粗糙度，还原工业金属质感与折边细微反光差异。
5. 组件整理：将桥架主体定义为独立组件，按工程规范命名，完成托盘式桥架系统模型整合与优化，确保结构清晰、层级分明。
