智能风淋室组合SU模型

　　模型简介

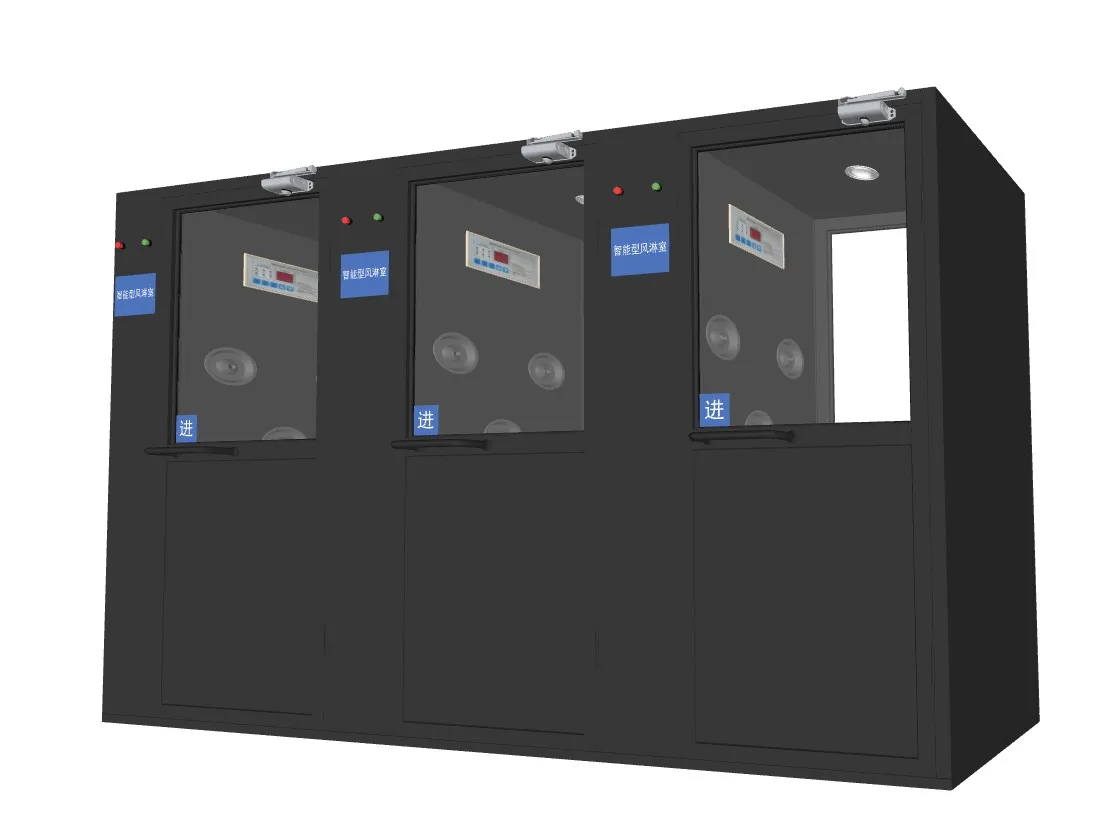

本智能风淋室组合SU模型精准还原洁净室核心配套除尘净化设备，适配电子厂、食品厂、生物医药车间、实验室等高标准洁净工程场景。模型完整复刻三联体风淋室结构、黑色冷轧钢板柜体、透明钢化玻璃门、智能控制面板与嵌入式风淋喷嘴，清晰呈现“进”字标识、红绿运行指示灯、电子数显屏与内置照明系统；同时还原闭门器、密封条、固定底座等安装配件，清晰体现风淋室的联锁互锁逻辑与净化通道的专业构造。模型采用工业洁净设备类高精度建模，1:1还原标准风淋室工程尺度，柜体的哑光金属质感、玻璃的透气质感、配件的工业风细节均做精细化处理，兼顾模型的工程表现力与文件轻量化，可直接用于洁净工程设计方案、车间配套设施展示、净化设备效果图制作等场景，是智能风淋室三维可视化的优质参考素材。

　　如何导入SketchUp？

导入该模型操作流程简洁高效，适配不同工程设计场景。打开SketchUp软件后，点击顶部菜单栏「文件」-「导入」，在弹出的文件选择窗口中，选中模型文件（优先支持.skp原生格式，兼容.dwg/.dxf等工程图纸格式）；点击「选项」可自定义导入参数，导入.skp格式时选择「保留绘图原点」，确保模型坐标与车间/洁净室设计场景精准匹配；导入CAD格式图纸时，勾选「合并共面」「统一面方向」，自动修复柜体曲面、喷嘴细节的线条断裂、面域缺失问题。参数设置完成后点击「确定」，等待模型加载完成，随后使用「移动工具」将风淋室组合调整至净化通道目标位置，通过「缩放工具」校准模型实际占地尺寸，也可将柜体、玻璃门、控制面板、风淋喷嘴等部件按功能编组，方便后续单独编辑，整个导入流程仅需1-3分钟，新手可快速完成操作。

　　需要插件吗？

基础的模型查看、导入、简单编辑无需安装任何插件，SketchUp原生功能即可满足核心需求。但因模型包含多组风淋喷嘴的精准阵列、玻璃门的曲面细节、柜体的批量推拉门结构，若需提升建模效率或优化质感，可选择性安装轻量化插件：SUAPP插件集的「矩形快速绘制」「组件阵列」「直线放样」工具，能快速生成风淋喷嘴的均匀布局与柜体框架，大幅缩短建模周期；Fredo6系列的「Path Deformation」插件，可精准实现玻璃门的边缘细节与柜体的均匀分段，提升几何编辑精度；「Joint Push Pull」插件可快速制作密封条、闭门器的立体质感，还原工业设备的实体质感；若需精准还原洁净室配件，可搭配「工程模型库」插件快速调用现成组件。插件仅作为辅助工具，新手建议先熟悉原生功能，再根据实际需求逐步添加，避免冗余安装占用软件运行资源。

　　使用什么渲染？

针对该模型，可根据展示需求选择适配的渲染工具：Enscape作为实时渲染插件，操作零门槛，一键生成高清效果图，能精准还原黑色柜体的哑光金属质感、玻璃的透气质感、风淋喷嘴的磨砂质感，快速呈现净化通道的整洁专业氛围，适合工程方案的快速展示与客户沟通；V-Ray具备专业级材质编辑与光影计算能力，可模拟金属柜体的工业质感、玻璃的反光折射、指示灯的光影效果，支持物理相机与全局光照调节，能生成符合商业展示标准的写实渲染图，适配车间配套设施装修效果图制作；Lumion擅长大型场景可视化，导入模型后可快速添加车间背景、管道、设备等场景元素，制作风淋室的动态演示动画，展现洁净工程的真实使用场景。新手优先选择Enscape，操作简单且效果直观；进阶用户可使用V-Ray追求极致写实；Lumion则适配车间整体场景的展示与演示需求。

　　sketchup建模步骤

1. 前期准备：收集智能风淋室的设计图纸、标准工程参数，明确柜体的长宽高、玻璃门尺寸、风淋喷嘴的数量与间距，以及控制面板、指示灯、标识牌的安装位置与规格，在SketchUp中设置单位为毫米，建立建模基准坐标系。
2. 柜体框架搭建：使用「直线工具」绘制风淋室柜体的外框轮廓，通过「推拉工具」拉伸成基础体块，还原冷轧钢板柜体的厚度与隐藏式结构细节；区分三门体的联动布局，搭建设施的核心支撑框架。
3. 功能区建模：利用「直线工具」绘制透明玻璃门的基础轮廓，使用「推拉工具」拉伸成体块，还原玻璃的厚度与把手细节；使用「组件阵列」工具生成风淋喷嘴的均匀布局细节，细化喷嘴的外形轮廓；绘制控制面板、指示灯、标识牌的外形轮廓，规划其在柜体与玻璃门上的安装位置。
4. 细节与配套建模：细化闭门器、密封条、固定底座的安装细节，还原风淋室的联锁互锁结构；添加内置照明灯具、出风口卡槽等内部配件，完善风淋室的内部构造；还原“进”字标识、蓝色标签牌的贴图细节，完善设备的专业标识。
5. 材质与细节赋予：为柜体主体赋予黑色哑光金属材质，还原工业设备的耐用质感；为玻璃门赋予透明反光材质，还原洁净室的通透设计；为喷嘴、支架赋予不锈钢金属材质，为控制面板、标识牌赋予磨砂塑料/金属材质；完善各部件的细节，还原模型的整体配色与专业视觉效果。
6. 模型轻量化处理：删除冗余线条与隐藏面，优化模型面数控制文件大小，将柜体、玻璃门、喷嘴、配件等部件制作成独立组件，最终导出为.skp格式，完成智能风淋室组合的高精度建模。
