模型简介

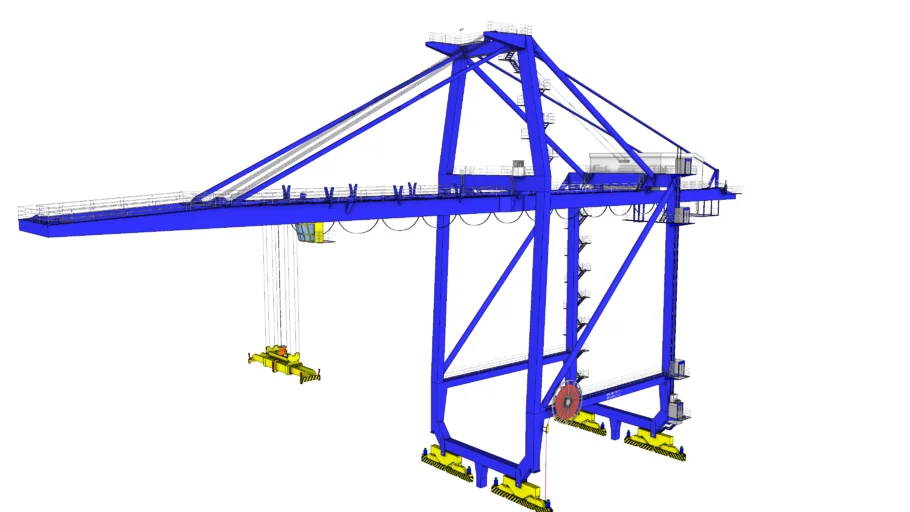

本岸桥集装箱起重机SU模型精准还原远洋港口码头的核心装卸设备，适配集装箱港口、海运中转枢纽等超大型物流场景。模型完整复刻宝蓝色巨型门式钢架、斜拉式支撑结构、长距离悬臂主梁与双侧检修平台，清晰呈现钢丝绳索具、集装箱专用吊具、垂直升降系统与梯级爬梯的专业构造；同时体现岸桥的高稳定性与高效作业特性，交叉支撑的三角结构、主梁的跨度设计与安全护栏的布局均做精细化还原，整体呈现港口重型机械的工业威严感。模型采用港口工程设备类高精度建模，1:1还原标准岸桥工程尺度，钢结构的厚重质感、金属配件的工业细节均做精细化处理，可直接用于港口工程规划、物流配套方案、海运码头效果图制作等场景，是岸桥起重机设备三维可视化的优质参考素材。
如何导入SketchUp？
导入该模型操作流程简洁高效，适配不同工程设计场景。打开SketchUp软件后，点击顶部菜单栏「文件」-「导入」，在弹出的文件选择窗口中，选中模型文件（优先支持.skp原生格式，兼容.dwg/.dxf等工程图纸格式）；点击「选项」可自定义导入参数，导入.skp格式时选择「保留绘图原点」，确保模型坐标与港口/码头设计场景精准匹配；导入CAD格式图纸时，勾选「合并共面」「统一面方向」，自动修复巨型钢架、钢丝绳细节的线条断裂、面域缺失问题。参数设置完成后点击「确定」，等待模型加载完成，随后使用「移动工具」将岸桥调整至堆场/码头目标位置，通过「缩放工具」校准实际占地尺寸，也可将钢架主体、起重系统、吊具与平台等部件按功能编组，方便后续单独编辑，整个导入流程仅需1-3分钟，新手可快速完成操作。
需要插件吗？
基础的模型查看、导入、简单编辑无需安装任何插件，SketchUp原生功能即可满足核心需求。但因模型包含巨型斜拉结构的复杂三角布局、长距离主梁的精确拉伸、钢丝绳的均匀悬挂与梯子/护栏的阵列布局，若需提升建模效率或优化质感，可选择性安装轻量化插件：SUAPP插件集的「矩形快速绘制」「组件阵列」「直线放样」工具，能快速生成岸桥的框架结构与梯子阵列，大幅缩短建模周期；Fredo6系列的「Path Deformation」插件，可精准实现主梁的曲线过渡与钢丝绳的走向优化，提升几何编辑精度；「Joint Push Pull」插件可快速制作平台、吊具的厚度细节，还原重型设备的实体质感；若需精准还原港口设备高精度材质，可搭配「工程材质库」插件快速调用现成贴图。插件仅作为辅助工具，新手建议先熟悉原生功能，再根据实际需求逐步添加，避免冗余安装占用软件运行资源。
使用什么渲染？
针对该模型，可根据展示需求选择适配的渲染工具：Enscape作为实时渲染插件，操作零门槛，一键生成高清效果图，能精准还原宝蓝色钢架的鲜明工业质感、吊具的鲜明色彩对比，快速呈现港口码头的专业物流氛围，适合工程方案的快速展示与客户沟通；V-Ray具备专业级材质编辑与光影计算能力，可模拟金属框架的工业反光、钢丝绳的细腻质感、地面的耐磨材质，支持物理相机与全局光照调节，能生成符合商业展示标准的写实渲染图，适配港口/码头装修效果图制作；Lumion擅长大型场景可视化，导入模型后可快速添加海面、船舶、堆场、阳光等场景元素，制作岸桥作业的动态演示动画，展现大型港口物流场景的真实使用场景。新手优先选择Enscape，操作简单且效果直观；进阶用户可使用V-Ray追求极致写实；Lumion则适配大型港口场景的展示与演示需求。
sketchup建模步骤
1. 前期准备：收集岸桥集装箱起重机的设计图纸、标准工程参数，明确岸桥的总高度、悬臂跨度、立柱型材厚度，以及吊具规格、钢丝绳数量与轨道间距，在SketchUp中设置单位为毫米，建立建模基准坐标系。
2. 主体框架搭建：使用「直线工具」绘制双侧垂直立柱的外框轮廓，通过「推拉工具」拉伸成基础体块，还原蓝色立柱的型材厚度与承重结构；使用「直线工具」配合「圆弧工具」绘制顶部悬臂主梁的轮廓，通过「推拉工具」拉伸成体块，通过「路径跟随」工具生成主梁的立体结构，搭建设施的核心门式框架。
3. 斜拉与支撑建模：利用「直线工具」绘制斜拉钢索的基础轮廓，使用「路径跟随」工具生成钢丝绳的悬挂布局，还原斜拉结构的均匀排列与连接节点；细化交叉支撑的三角结构，还原其稳定承重特性，完善岸桥的整体支撑系统。
4. 起重与附属建模：利用「直线工具」绘制集装箱吊具的基础轮廓，通过「推拉工具」拉伸成体块，还原吊具的厚度与连接细节；使用「直线」「圆柱工具」绘制起重钢丝绳与吊钩的外形轮廓，细化其悬挂布局；绘制双侧检修平台、爬梯、护栏等附属设备的外形轮廓，还原安全防护构造。
5. 材质与细节赋予：为框架主体赋予宝蓝色工业金属材质，还原港口设备的专业涂装；为吊具、平台、支架赋予黄色/银灰色工业材质，实现视觉区分；为钢丝绳、螺丝等配件赋予黑色/灰色工业材质，为各部件添加细节纹理，区分不同部件的材质差异，还原模型的整体专业配色与视觉效果。
6. 模型轻量化处理：删除冗余线条与隐藏面，优化模型面数控制文件大小，将框架主体、起重系统、附属设备等部件制作成独立组件，最终导出为.skp格式，完成岸桥集装箱起重机的高精度建模。
