模型简介

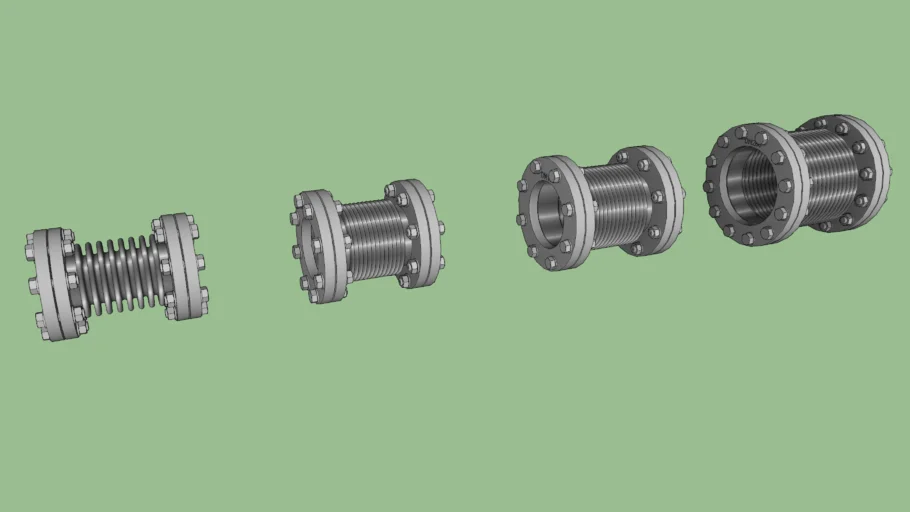

本模型为管道系统中常用的位移补偿部件组合，包含波纹型与螺纹型两种结构形式，两端均配备标准法兰盘与螺栓组件，可有效吸收管道因热胀冷缩、机械振动产生的轴向与径向位移，降低管路应力。模型细节还原了波纹褶皱、螺纹纹路、法兰螺栓孔等工业特征，结构清晰且精度较高，适用于给排水、暖通、化工等领域的管道工程可视化设计，也可作为机械类教学演示素材使用。
如何导入SketchUp？
打开SketchUp软件后，通过顶部菜单栏「文件」→「导入」选项，在弹出的对话框中选择对应模型文件（如.skp格式），确认导入路径后即可将模型加载至当前场景。若为其他格式模型，可先通过格式转换工具转为.skp格式后再导入，导入后可直接在场景中进行移动、缩放等基础操作。
需要插件吗？
基础查看与编辑无需额外插件，SketchUp原生功能即可支持模型的浏览、修改与导出。若需进行更复杂的结构分析、参数化修改或批量处理，可根据需求安装相关扩展插件，以提升建模效率与功能拓展性。
使用什么渲染？
推荐使用Enscape、V-Ray或Lumion等渲染器进行效果输出。Enscape可实现实时渲染，快速预览金属质感与光影效果；V-Ray支持高精度材质调节与全局光照渲染，适合制作工业级效果图；Lumion则侧重场景化渲染，可快速搭建管道场景并输出动画或静帧作品，满足不同展示需求。
SketchUp建模步骤
1. 绘制基础圆柱作为主体轮廓，确定整体高度与直径；
2. 波纹型结构：使用路径跟随工具，沿圆柱轴线绘制波纹截面并生成多层褶皱结构；
3. 螺纹型结构：使用螺旋线工具与路径跟随，生成外螺纹与内螺纹纹路；
4. 绘制法兰盘轮廓，添加螺栓孔与螺母细节，通过复制与对齐完成两端法兰制作；
5. 组合各部件，优化面与边的拓扑结构，减少多余线段；
6. 赋予金属材质，调整纹理与反光参数，完成模型最终制作。
