模型简介

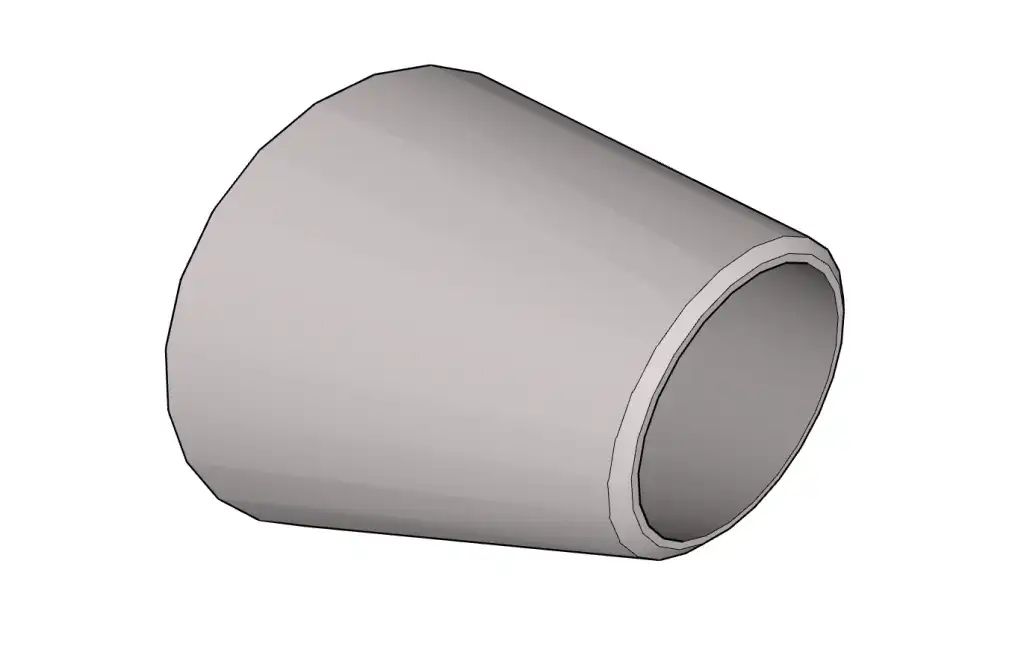

这款模型还原了工业管道系统中的偏心变径构件，整体呈锥形筒状，两端管口轴线错位设计，可实现不同管径管道的平稳过渡，同时避免积液问题。模型结构精准，细节完整，适用于给排水、暖通、化工管道等工程场景的可视化设计与施工模拟，能快速呈现管道连接布局与受力走向，方便工程师进行方案沟通与技术交底。
如何导入SketchUp？
若模型为.skp格式，可直接打开SketchUp软件，通过“文件→打开”选择对应文件导入；若为.dae/.obj等格式，可通过“文件→导入”功能，选择对应格式后将模型插入到当前场景中，导入后可自由调整位置、比例与图层，适配不同管道系统的尺寸与布局需求。
需要插件吗？
基础导入与编辑无需额外插件，原生SketchUp功能即可完成操作。若需对模型进行参数化调整、管道系统批量布置或碰撞检测，可搭配使用SUAPP、Pipe Tools等专业插件提升工作效率；普通展示场景下，直接使用原生功能即可满足模型调整与场景搭建需求。
使用什么渲染？
可根据需求选择不同渲染方案：追求快速出图可使用V-Ray for SketchUp、Enscape实时渲染器，能精准呈现金属哑光质感、管道壁厚与接口细节，还原工业场景氛围；若需更高精度的工程表现，可将模型导出至3ds Max、Blender等软件，配合Corona、Octane等渲染器进行深度渲染，还原真实场景中的光影反射与材质磨损效果。
SketchUp建模步骤
1. 绘制基础轮廓：使用圆形与直线工具绘制两端不同直径的管口轮廓，确定偏心距离与整体长度；
2. 生成三维实体：通过路径跟随工具将轮廓沿偏心轴线拉伸，形成锥形筒状主体；
3. 细节优化：使用偏移工具绘制管壁厚度，删除内部实体形成中空结构，处理管口边缘倒角；
4. 接口处理：绘制法兰或承插接口轮廓，推拉成立体连接结构，适配管道对接需求；
5. 材质赋予：为构件分配金属、不锈钢等工业材质，调整纹理方向与反射参数；
6. 场景整理：将模型分组或分层，方便后续修改与管道系统复用，适配不同工程场景的布局需求。
