模型简介

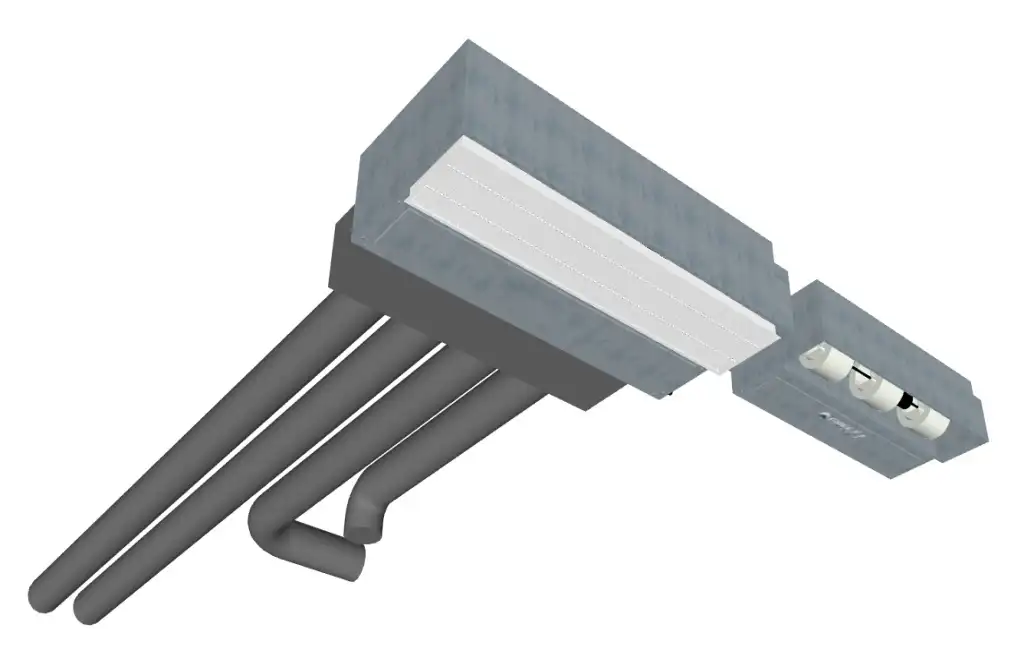

这款模型还原了中央空调系统的末端送风设备，包含镀锌风管箱体、线性出风口与多组连接管路，完整呈现了室内送风的管路走向与出风逻辑。模型细节精准，构件拆分清晰，适用于办公、商业综合体、酒店等场景的暖通设计，可直观展示设备安装、管路布局与送风方式，方便设计师进行方案沟通与施工交底。
如何导入SketchUp？
若模型为.skp格式，可直接打开SketchUp软件，通过“文件→打开”选择对应文件导入；若为.dae/.obj等格式，可通过“文件→导入”功能，选择对应格式后将模型插入到当前场景中，导入后可自由调整位置、比例与图层，适配不同吊顶高度与房间布局的需求。
需要插件吗？
基础导入与编辑无需额外插件，原生SketchUp功能即可完成操作。若需对模型进行管路批量绘制、碰撞检测或参数化调整，可搭配使用SUAPP、Pipe Tools等专业插件提升工作效率；普通展示场景下，直接使用原生功能即可满足模型调整与场景搭建需求。
使用什么渲染？
可根据需求选择不同渲染方案：追求快速出图可使用V-Ray for SketchUp、Enscape实时渲染器，能精准呈现金属风管质感、线性出风口细节与管路纹理，还原吊顶内暖通系统的工业氛围；若需更高精度的工程表现，可将模型导出至3ds Max、Blender等软件，配合Corona、Octane等渲染器进行深度渲染，还原真实场景中的光影、管线与吊顶细节。
SketchUp建模步骤
1. 绘制设备轮廓：使用矩形与圆弧工具绘制风管箱体、出风口与管路的平面轮廓，确定设备尺寸与管径；
2. 生成三维实体：通过推拉工具将平面轮廓拉伸为风管箱体与管路主体，制作出弯头、变径与出风口结构；
3. 细节组件制作：绘制线性出风口、阀门、接口等细节，组合为完整末端设备；
4. 优化处理：使用圆角工具处理边缘棱角，添加法兰、格栅纹理等细节提升真实感；
5. 材质赋予：为不同构件分配金属、塑料等材质，调整纹理方向与反射参数；
6. 场景整理：将模型按箱体、管路、出风口分组，方便后续修改与场景复用，适配不同建筑的暖通布局需求。
