模型简介

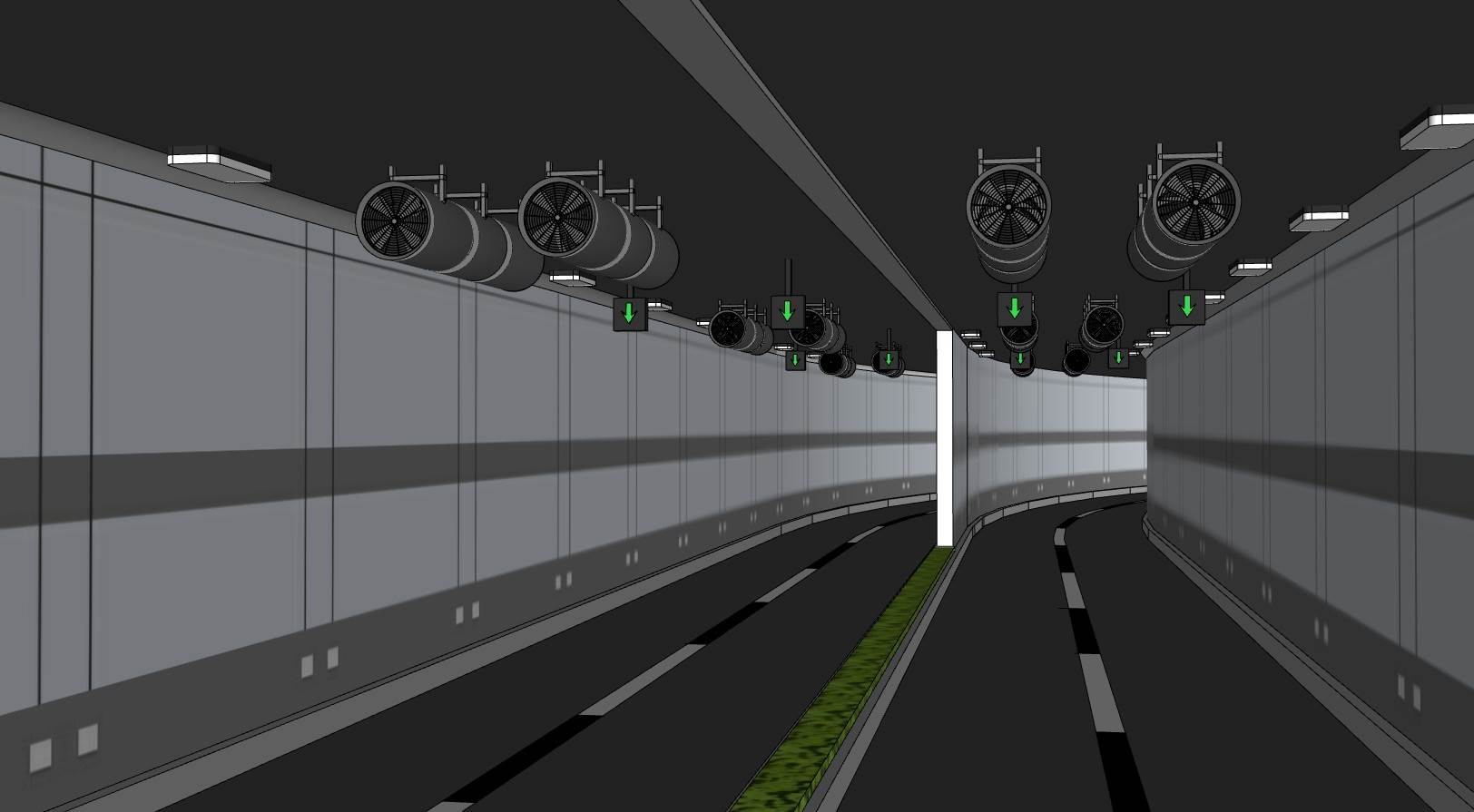

  本SU模型为公路隧道通风系统专用风机及隧道场景组合模型，采用SketchUp 8.0低版本建模，可直接用于公路隧道工程、地下交通空间通风系统的方案设计与效果展示。模型完整还原了隧道内部的核心结构，包括双向行车道、中央分隔带、侧壁装饰板、顶部照明灯具以及多组吊装式轴流风机，各部件比例与细节均参考真实工程规范进行优化，兼顾了视觉精度与文件轻量化。

  模型采用黑白灰三色为主的材质表现，便于在不同渲染环境中快速调整材质属性。隧道侧壁采用哑光浅灰板材搭配深色装饰带，突出空间纵深感；风机则采用哑光黑与亮银双色搭配，还原工业设备的厚重感与金属质感；行车道与分隔带则通过清晰的标线与纹理，增强场景的真实感。整体模型无冗余面，面数控制合理，可流畅应用于大型隧道工程场景的整体建模，避免因模型复杂导致的卡顿问题。

  该模型适用于交通工程、市政设计、建筑可视化等领域，可作为方案汇报、施工图辅助、教学演示的素材使用。通过调整模型的尺寸参数与材质属性，可适配不同等级公路隧道的通风系统需求，为设计人员提供直观的三维参考，提升方案沟通效率与设计精准度。

常见问题

  模型版本说明：本模型为SketchUp 8.0低版本格式，可兼容SketchUp 2013及以上各版本软件，无需额外插件即可直接打开。

  商用限制：本模型仅可用于个人学习、教学演示及方案设计参考，不可用于任何商业用途，包括但不限于商业项目建模、产品销售、素材售卖等行为。

  版权声明：模型素材仅供学习交流使用，未经授权不得擅自修改、传播或用于商业项目，否则将承担相应的法律责任。

如何导入SketchUp？

  1. 打开SketchUp软件，点击顶部菜单栏「文件」→「导入」，在弹出的对话框中选择本模型的.skp文件。

  2. 若模型为其他格式（如.dae、.obj），可通过「文件」→「导入」，选择对应格式后，勾选「合并 coplanar faces」等优化选项，确保模型导入后结构完整。

  3. 导入后，可通过「窗口」→「模型信息」查看模型的面数、材质等信息，若存在面缺失或材质丢失的情况，可通过「修复面」「重新应用材质」功能进行修正。

使用什么渲染？

  推荐使用V-Ray for SketchUp、Enscape、Lumion等渲染器。V-Ray可通过调整材质反射、光照参数，还原金属风机与隧道内壁的真实质感；Enscape支持实时渲染，可快速预览隧道场景中的风机布局与通风效果；Lumion则适合制作工程动画与场景漫游，提升方案展示的视觉冲击力。

  渲染前可先为模型添加环境光与场景材质，如隧道内壁的混凝土材质、地面的沥青材质，使风机与场景融合更自然；同时可通过添加灰尘、磨损等细节材质，增强模型的真实感与工业氛围。

SketchUp建模步骤

  1. 隧道主体绘制：使用「圆弧」与「推拉」工具绘制隧道的弧形断面，通过「路径跟随」工具拉伸形成隧道主体，控制断面尺寸与曲率符合工程规范。

  2. 行车道与分隔带建模：使用「矩形」工具绘制行车道与分隔带，通过「纹理」工具添加标线与路面材质，确保标线位置与比例准确。

  3. 风机与附属设施制作：使用「圆」「推拉」工具绘制风机主体，通过「旋转」「复制」功能排列多组风机；照明灯具则通过「矩形」「偏移」工具制作，确保吊装位置与间距合理。

  4. 材质与细节优化：为各部件分配不同材质，如侧壁使用哑光板材、风机使用金属材质；通过「柔化边线」「平滑表面」功能，减少模型的生硬棱角，提升视觉效果。
