管道阀门压力表机械SU模型

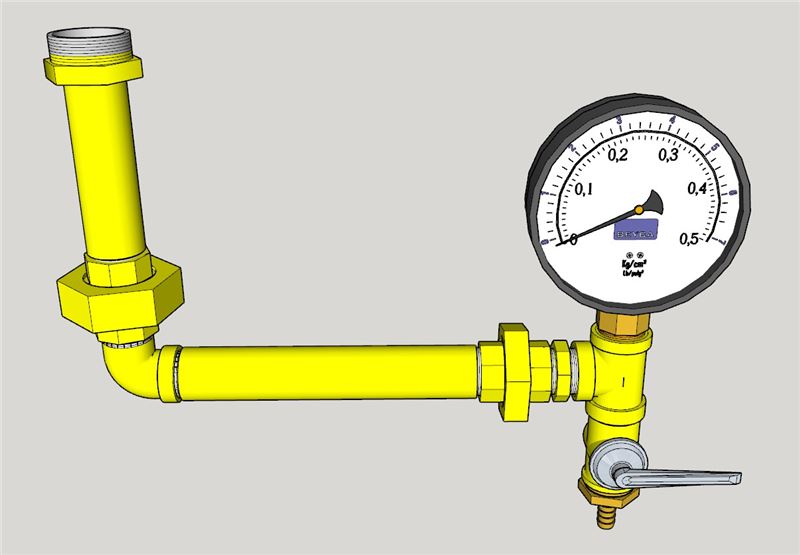

模型简介：这是一款用于工业与工程设计的SketchUp（SU）3D模型，精准还原了带压力表的管道阀门组件：黄色管道、弯头、螺纹接口、0–0.5 kg/cm²量程压力表与手动球阀。模型采用组件化设计，可直接应用于工业管道、化工设备、教学演示或工程方案展示，兼容SketchUp各主流版本的编辑与渲染输出。

设计思路：该模型的设计核心围绕“功能还原与工程规范”展开。以工业管道系统为蓝本，复刻了管道的弯头、螺纹接口、压力表与球阀的标准结构；同时将模型拆分为管道、压力表、阀门等独立组件，既保证了结构的严谨性，又便于根据不同场景调整管径、材质或组件规格，契合工程设计中“可视化、可编辑”的核心需求。

常见sketchup问题：在使用此类管道模型时，易出现接口结构破面、压力表刻度失真、批量复制后场景卡顿等问题。这些问题多源于建模时路径跟随不当、未锁定尺寸比例或组件未分组管理，可通过重新绘制接口轮廓、优化压力表刻度、将重复组件归类为组等方式解决，保障模型编辑的流畅性与视觉准确性。

如何导入SketchUp(文件格式是skp)？打开SketchUp软件后，点击顶部菜单栏“文件”选项，选择“导入”功能，在弹出的文件选择窗口中筛选“.skp”格式文件，选中目标模型文件后点击“导入”即可完成添加。若需将模型嵌入现有设计场景，建议先将导入的模型创建为独立组件，再通过移动、缩放工具调整至适配尺寸，避免直接编辑导致结构错乱。

模型太大怎么办？可通过双重优化方式降低模型体积：一是简化管道内部冗余的几何体，仅保留外部视觉轮廓；二是合并重复组件，将相同的螺纹接口结构转为组件阵列，在不影响视觉效果的前提下，可将模型体积降低40%以上，大幅提升场景编辑与渲染的流畅度。

使用什么渲染？该管道模型适配多款主流渲染插件：V-Ray for SketchUp擅长金属与塑料材质的写实表现，可精准还原管道的烤漆质感、压力表的玻璃表盘与阀门的金属光泽，适合高精度工程效果图输出；Enscape则以实时渲染见长，可快速预览管道在不同工业场景下的视觉效果，适合方案初稿展示；Blender Cycles则能通过光线追踪技术，模拟流体流动的动态效果，适合工程动画演示。

sketchup建模步骤：1. 绘制管道与弯头轮廓，使用“推拉”工具生成厚度；2. 绘制螺纹接口与球阀，通过“偏移”工具优化细节；3. 绘制压力表表盘，通过“路径跟随”工具生成玻璃曲面；4. 为管道赋予黄色烤漆材质、接口与阀门赋予金属材质、压力表赋予玻璃与塑料材质；5. 锁定模型尺寸比例，避免后续编辑导致结构失真；6. 检查并简化冗余面数，完成最终优化。
