光伏并网逆变器SU模型

模型简介

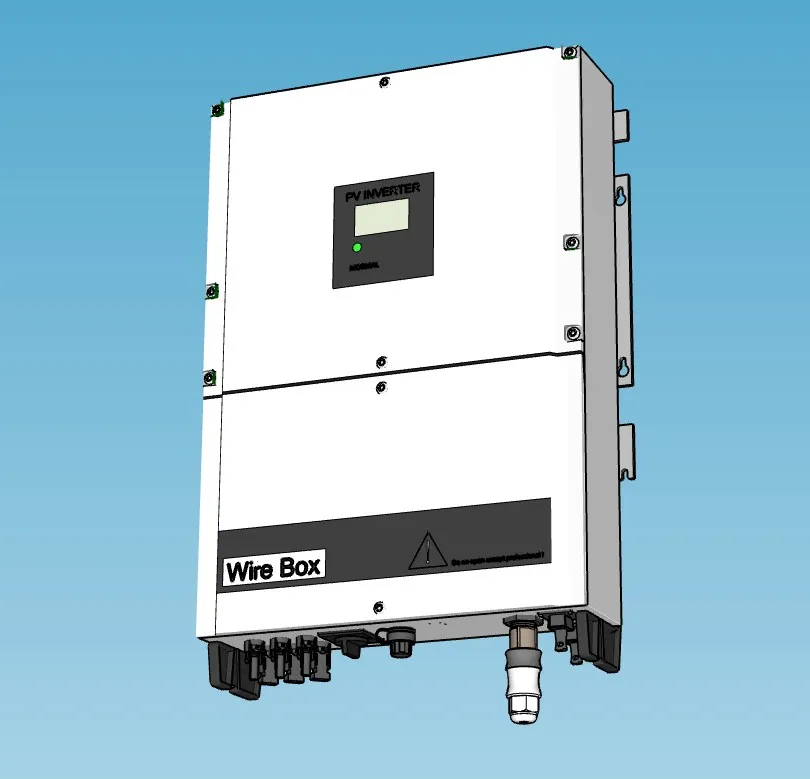

本SU模型为一款光伏并网逆变器，采用壁挂式设计，主体为白色金属外壳，正面配备操作显示屏与状态指示灯，下方设有接线端子与防水接头，用于连接光伏组件与电网。

模型细节完整，包含逆变器本体、接线端子、防水接头、安装支架及铭牌等关键组件，可用于光伏电站设计、新能源系统集成方案展示及三维效果图制作。模型采用原生SketchUp组件结构，便于拆分、修改与二次开发。

用户常见问题解答

本模型适用于SketchUp 2017及以上版本，兼容Windows与MacOS系统。文件格式为.skp，可直接导入使用，无需额外转换。所有材质贴图均已嵌入模型，避免路径丢失问题。

模型包含清晰的图层与组件分组，用户可根据项目需求调整尺寸、材质与连接方式。如需导出其他格式，可通过SketchUp自带导出功能实现，支持与AutoCAD、Revit等软件协同工作。

如何导入SketchUp？

打开SketchUp软件，点击菜单栏「文件」→「导入」，在弹出的对话框中选择下载的.skp模型文件，点击「导入」即可完成操作。导入后模型将自动放置在坐标原点，可通过移动工具调整位置。

若导入后出现材质丢失，可检查文件路径是否包含中文或特殊字符，建议将模型文件放置在全英文路径下。也可通过「窗口」→「材质」面板重新赋予材质。

需要插件吗？

本模型为原生SketchUp建模，未依赖第三方插件，可直接在纯净版SketchUp中打开与编辑。如需进行高级操作，如批量修改材质或生成剖面，可搭配使用SUAPP、Profile Builder等插件提升效率。

对于初学者，建议先熟悉SketchUp基础工具，再根据项目需求选择合适的插件。避免安装过多插件导致软件卡顿或兼容性问题。

使用什么渲染？

推荐使用V-Ray for SketchUp、Enscape或Lumion进行渲染。V-Ray可实现照片级写实效果，适合高精度工业效果图制作；Enscape支持实时渲染与VR预览，提升方案沟通效率；Lumion则擅长场景氛围营造与动画制作。

模型已预设基础材质与光照信息，导入渲染器后可快速生成高质量图像。建议根据项目定位选择合适的渲染工具，平衡效果与制作周期。

sketchup建模步骤

1. 绘制基础轮廓：使用矩形与线条工具绘制逆变器的主体轮廓，确定整体尺寸与比例。

2. 主体建模：通过推拉、路径跟随等工具生成外壳、显示屏、接线端子等三维形态，注意保持结构对称。

3. 细节刻画：使用组件与群组功能制作防水接头、安装支架、铭牌等构件，确保模型可编辑性。

4. 材质赋予：为不同构件赋予对应材质，调整反射、凹凸等参数增强金属质感与工业感。

5. 场景优化：添加光伏组件、电缆等配景元素，设置相机视角，完成最终模型制作。
