工业管道吊顶水管SU模型

模型简介

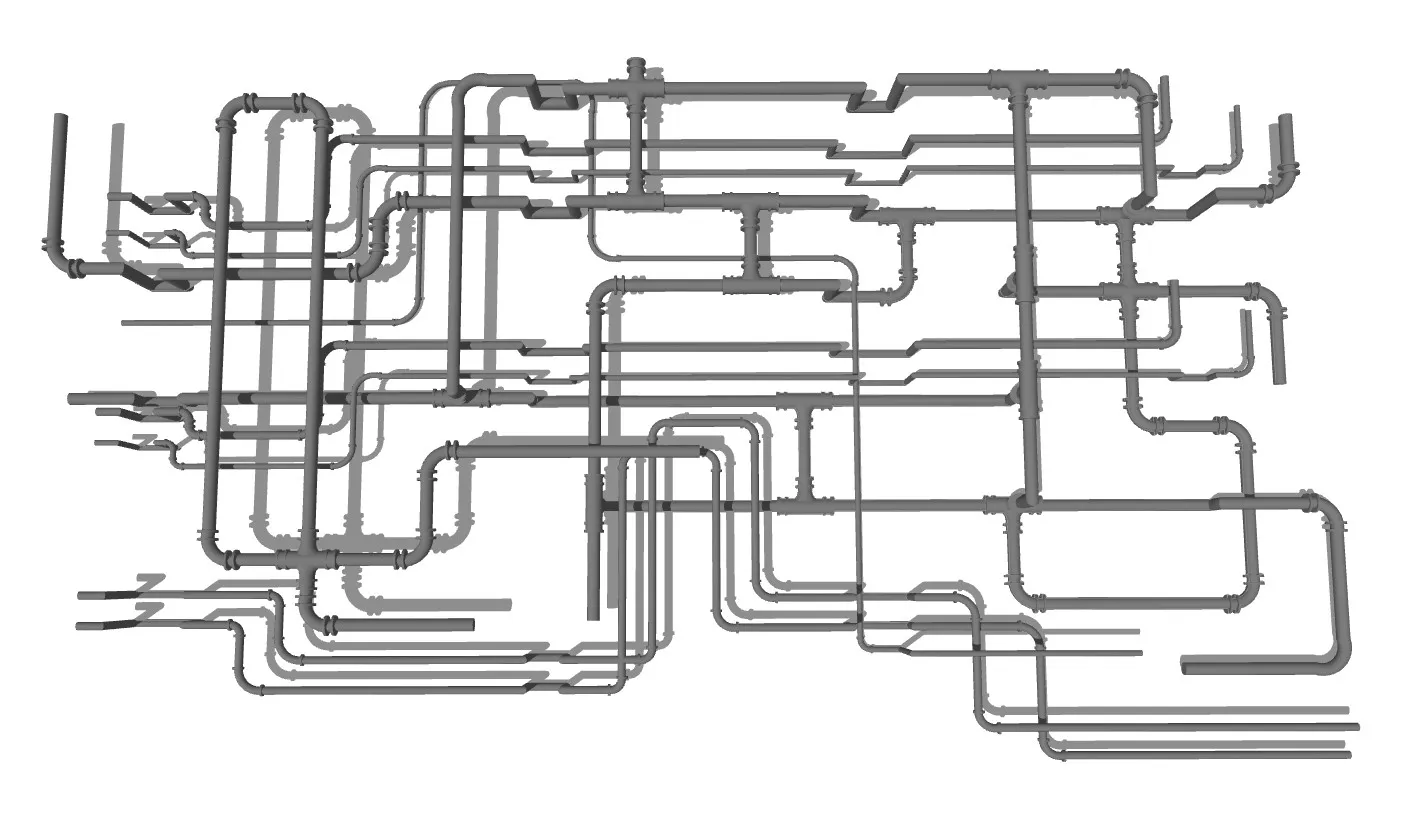

本SU模型为工业场景下的吊顶水管系统，采用多管径管道组合设计，搭配金属支吊架与固定卡扣，完整还原了管道在建筑吊顶空间内的排布形式。模型涵盖直管段、弯头、三通、阀门等核心构件，清晰呈现管道的立体走向、标高控制及与建筑结构的衔接关系，贴合工业场所的实际安装规范。

模型细节高度还原工业管道特征，支吊架的间距、管道的连接方式、阀门的安装位置均符合行业标准，可用于工业厂房机电设计、施工方案可视化、管线碰撞检查等场景。模型采用组件化拆分设计，各管道段、配件均可独立编辑，支持按需调整管径、走向及支吊架布局，适配不同工业空间的设计需求。

用户常见问题解答

本模型适配SketchUp 2017至2024全版本，兼容Windows与MacOS系统。文件为原生.skp格式，无需转换即可直接打开，管道、支吊架等部件的材质贴图均嵌入式保存，避免路径失效导致的显示异常。

模型按「管道段」「支吊架」「阀门配件」等功能划分图层，用户可按需显示/隐藏对应部件，方便不同场景下的使用。导出格式支持DWG、FBX等主流格式，可与AutoCAD、Revit等软件无缝对接，满足工业设计的跨软件协作需求。

如何导入SketchUp？

打开SketchUp软件，点击菜单栏「文件」→「导入」，在文件选择窗口中选中下载的.skp模型文件，确认文件类型为"SketchUp模型(*.skp)"后点击「导入」，模型将自动放置在坐标原点，可通过移动工具调整至目标位置。

若导入后管道材质丢失，优先检查文件路径是否含中文字符/特殊符号，建议将模型存放至纯英文路径（如D:/SU_Models/Industrial_Pipe/）；也可通过「窗口」→「材质」面板重新加载缺失的金属、塑料等材质。

需要插件吗？

本模型完全基于SketchUp原生工具建模，管道、支吊架等核心部件均未依赖第三方插件，可在纯净版SketchUp中正常打开、编辑，无需额外安装插件即可满足基础使用需求。

如需提升建模效率，可选择性安装SUAPP插件库、Profile Builder，用于批量修改管道材质、快速生成支吊架阵列；初学者建议先熟悉基础工具，避免插件过多导致软件卡顿或兼容性问题。

使用什么渲染？

推荐搭配V-Ray 5.0+ for SketchUp、Enscape 4.0+或Lumion 12+渲染：V-Ray可精细还原管道金属外壳的反光质感与锈迹效果，适合高精度工业效果图；Enscape支持实时渲染，便于方案快速预览；Lumion擅长场景氛围营造，适合制作管道安装动画。

模型已预设管道、支吊架的基础材质属性（金属粗糙度、管道反光度等），导入渲染器后仅需调整光照参数即可出图；新手优先选择Enscape，操作门槛低且效果满足工业场景展示需求。

sketchup建模步骤

1. 基础轮廓绘制：用线条工具绘制管道的平面走向与吊顶标高线，确定管道长度、管径及支吊架安装位置，保证与建筑结构的尺寸匹配。

2. 主体建模：通过路径跟随工具生成管道三维形态，用推拉、旋转工具制作弯头、三通等配件，确保管道连接的密封性与结构合理性。

3. 细节刻画：制作支吊架、固定卡扣、阀门等细节构件，通过组件功能实现部件复用，保证模型的可编辑性与修改效率。

4. 材质赋予：为管道赋予金属/塑料材质，支吊架赋予钢材材质，调整反射、凹凸参数增强工业质感，还原真实使用场景。

5. 场景优化：添加吊顶龙骨、建筑梁柱等配景，梳理管道与周边结构的空间关系，设置相机视角完成模型最终优化。
