立式过滤罐SU模型

模型简介

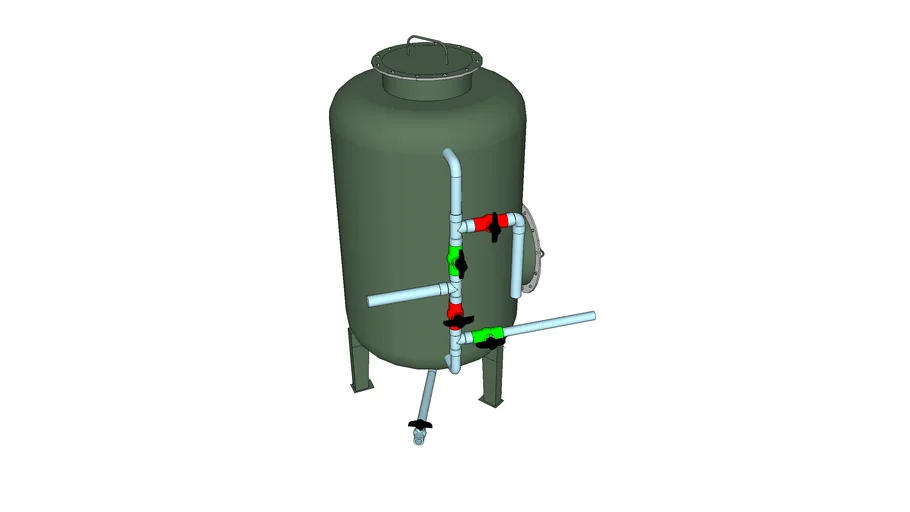

本款模型聚焦工业流体处理场景，还原了立式过滤罐的完整形态，主体为圆柱形罐体，顶部设有带吊环的检修人孔，侧面配有PVC管道与红黑阀门组件，底部由三支钢腿支撑，整体结构紧凑且符合工业安装规范。该设备常用于化工过滤、水处理、食品加工等领域，通过内部滤料实现流体净化与固液分离，是工业生产与环保工程中的核心处理单元。

模型在细节上精准还原了工业设备的真实特征，从罐体的法兰连接、管道的弯头布局到阀门的手轮设计，均贴合工业设计与安装标准，可直接应用于工业厂房规划、环保工程方案展示、工艺流程效果图制作等场景。模型采用组件化设计，罐体与管道阀门独立成组，便于后期调整位置、增减管线数量或重新排布接口，提升工程设计效率。

其墨绿色罐体、白色PVC管道与红黑阀门的搭配，既体现了工业设备的专业质感，又能在效果图中清晰体现流体进出的功能分区，快速融入各类工业与环保场景，是工业设计、工程规划及水处理领域的实用辅助资源。

如何导入SketchUp？需要插件吗？

导入本模型至SketchUp无需安装任何第三方插件，依托软件原生功能即可完成操作。首先打开SketchUp软件（兼容2018及以上版本），点击顶部菜单栏“文件”选项，在下拉菜单中选择“导入”，弹出文件选择对话框。

在对话框中定位模型文件路径，选择后缀为.skp的模型文件，确认文件类型为“SketchUp模型（*.skp）”，点击“导入”按钮即可将模型加载到当前绘图界面。若需扩展系统规模，可将罐体与管道组件单独拆分，通过“移动+复制”功能快速生成多罐并联布局，也可根据厂房尺寸调整管线走向与接口位置。

对于其他兼容格式（如.dae、.obj），也可通过SketchUp自带导入功能直接读取，无需额外插件，确保了不同工程场景下的兼容性。

使用什么渲染？

本模型适配多种主流渲染工具，可根据需求选择对应方式。若仅需快速预览，可使用SketchUp内置“样式”功能进行基础渲染，调整光影与材质显示模式，生成简洁预览图以满足方案沟通需求。

若追求高品质效果图，推荐搭配专业渲染插件：V-Ray for SketchUp可精细调整碳钢罐体的防腐涂层质感、PVC管道的塑料纹理及阀门的金属反光，模拟工业厂房的人工照明与设备运行状态；Enscape主打实时渲染，操作简便，能快速生成动态漫游效果，适合工程方案汇报；Lumion则擅长工业场景渲染，可添加厂房结构、操作平台等配景，让过滤罐场景更具真实感与工业氛围。

模型已优化材质命名与UV映射，无论使用哪种渲染工具，均可快速识别并调整参数，无需拆解模型结构，节省渲染前的准备时间。

SketchUp建模步骤

1. 前期准备：参考工业设备设计规范，确定核心尺寸参数（如罐体高度2.0m、直径0.8m等），绘制基础布局草图，明确罐体、管道、阀门及支腿的结构关系与连接方式，为建模提供精准依据。

2. 基础建模：使用“圆”“推拉”工具创建圆柱形罐体与支腿，通过“圆”“推拉”生成PVC管道的立体结构，再用“直线”“圆弧”勾勒管道的走向轮廓，完成设备主体框架搭建。

3. 细节优化：添加顶部人孔、法兰盘、阀门手轮等部件，使用“移动”“复制”功能批量生成管道弯头与三通节点，调整管线的坡度与间距，模拟真实的工业安装效果；对罐体的焊缝纹理、支腿的防滑脚垫等细节进行刻画，提升模型真实感。

4. 材质赋予：为不同部件赋予对应材质，罐体使用墨绿色防腐涂层材质，管道使用PVC塑料材质，阀门使用红黑双色金属材质，调整颜色、反光度与纹理，让模型视觉效果更贴近工业设备的真实质感。

5. 组件化处理：将罐体、管道、阀门分别定义为组件，清理冗余线条与面，检查模型的面朝向与法线方向；最后保存为.skp格式，确保模型轻量化，便于后续批量使用与工程场景整合。
