工业双泵循环机组SU模型

　　模型简介

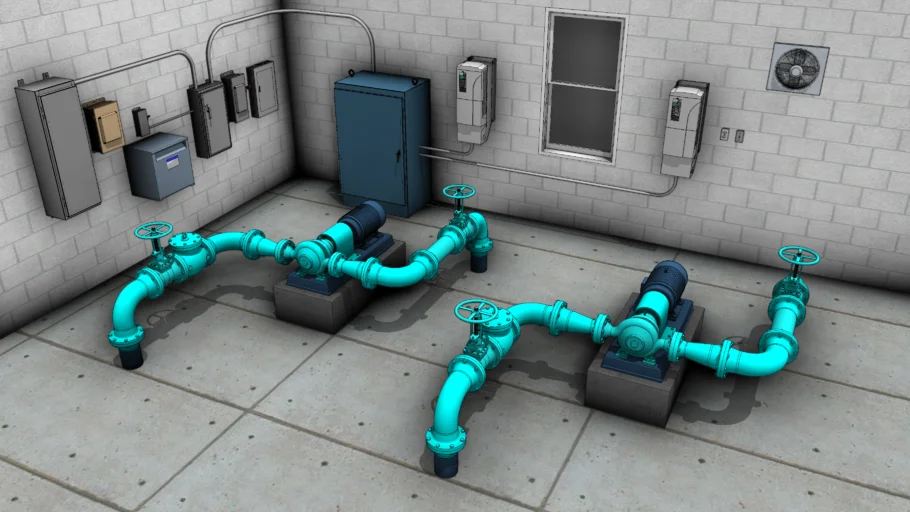

本工业双泵循环机组SU模型精准还原工业流体循环系统核心设备，以双泵并联为核心结构，适配暖通空调循环水、工业循环冷却系统、给排水增压循环、化工流体循环等多场景应用。模型完整复刻双泵机组、青绿色高压循环管道、手动闸阀、电机驱动单元、混凝土安装基座，以及墙面电气控制柜、变频器、配电箱等配套设施，清晰呈现循环系统的管路布局、泵组安装方式、电气控制逻辑与设备间的空间关系。模型采用工业级建模精度，兼顾结构完整性与文件轻量化，细节处还原了管道法兰连接、阀门手轮结构、泵体与电机的同轴装配细节，可直接用于工业循环系统方案展示、设备安装流程演示、工业项目三维可视化教学，是工业流体循环设备学习与应用的高质量SU参考模型。

　　如何导入SketchUp？

导入双泵循环机组SU模型操作流程简洁高效，打开SketchUp软件后，点击顶部菜单栏「文件」-「导入」，在弹出的文件选择窗口中，找到并选中模型文件（优先支持.skp格式，兼容.dwg/.dxf等工程图纸格式）；点击「选项」可按需设置导入参数，导入.skp格式时选择「保留绘图原点」确保模型位置精准，导入CAD格式图纸时可勾选「合并共面」「统一面方向」，修复几何线条缺失、错位等问题。参数设置完成后点击「确定」，等待模型加载完成，随后可使用「移动工具」将机组调整至工作区核心位置，通过「缩放工具」校准设备实际尺寸，也可将泵体、管道、阀门、电气柜等部件按功能编组，方便后续单独编辑，整个导入流程仅需1-3分钟，新手也能快速完成。

　　需要插件吗？

基础查看、导入和简单编辑本模型，无需安装额外插件，SketchUp原生功能即可满足核心需求。若需提升建模效率、优化工业设备细节，可选择性安装轻量化插件：安装SUAPP插件，其丰富的工业设备建模工具能快速绘制管道弯头、法兰、阀门等复杂结构，支持批量组件生成，大幅缩短建模周期；安装Fredo6系列插件，可精准实现管道的倒角、曲面优化，以及泵组基座的受力结构建模，提升几何编辑精度；若需处理工业设备的参数化建模，可安装Extension Warehouse中的工业流体设备参数化插件，通过调整参数快速生成不同规格的双泵循环机组模型。插件仅为辅助工具，新手可先熟悉原生功能，再根据需求添加插件，避免冗余安装占用软件资源。

　　使用什么渲染？

针对双泵循环机组SU模型，可根据展示场景选择适配的渲染工具，兼顾效率与工业质感：首选Enscape for SketchUp，作为实时渲染插件，操作便捷无需复杂参数设置，一键生成高清效果图，能精准还原泵体金属材质、管道青绿色工业色彩与墙面环境的光影层次，渲染速度快，适合快速展示设备布局与整体场景；若追求极致写实效果，可使用V-Ray for SketchUp，其强大的材质编辑功能可模拟泵体的金属反光、管道的防腐涂层质感、混凝土基座的纹理细节，支持工业级全局光照与阴影计算，能生成符合商业展示标准的高质量渲染图；若需制作工业场景漫游动画，可选择Lumion，导入SU模型后快速添加工业环境特效、光影变化与镜头动画，生动呈现双泵循环机组的安装环境与运行状态。新手推荐Enscape，操作简单且效果直观；进阶用户可尝试V-Ray，满足高精度工业渲染需求；Lumion则适合工业项目全场景可视化展示。

　　sketchup建模步骤

1. 前期准备：收集双泵循环机组的设计图纸、尺寸参数与工业场景参考图，明确双泵单元、电机、循环管道、阀门、安装基座及墙面电气设备的规格比例与空间布局，在SketchUp中设置单位为毫米，确保建模精度。
2. 核心部件搭建：使用「直线工具」绘制泵体、电机、安装基座的平面轮廓，通过「推拉工具」拉伸至对应高度，精准还原泵体的圆柱形结构、电机的长方体框架与混凝土基座的矩形结构，搭建设备基础体块。
3. 管道与阀门建模：绘制青绿色循环管道的走向与轮廓，利用「推拉」「旋转」「偏移」工具制作管道弯头、直管段、法兰盘等细节，重点还原阀门的手轮结构与开关控制组件，完善双泵并联的循环管路布局，确保管道走向符合工业安装规范。
4. 场景与细节赋予：搭建墙面、地面的基础环境模型，还原砖墙、水泥地面的纹理效果；为泵体、电机分配工业金属哑光材质，管道匹配青绿色循环流体输送配色，墙面电气控制柜、变频器等设备匹配实际工业配色，同时还原管道支架、连接配件等细节，完善场景环境。
5. 模型优化与整理：检查模型几何完整性，修复断线、漏面等问题，将泵体、管道、阀门、电气设备、场景构件等部件分组归类，隐藏辅助线，优化模型面数确保轻量化，最终导出为.skp格式完成建模，便于后续编辑、渲染与工业项目应用。
